所属分类：

超高真空插板阀

CCD型系列

电动超高真空插板阀

CCD型系列电动超高真空插板阀是利用螺杆电动推动,密封轴(杆)做轴向运动，推(拉)动举升机构,带动驱动体沿轴向运动，当定位板运动到止动块时，密封压板和支撑板停止轴向移动，而卧在密封压板和支撑板球窝内的钢球被驱动体推出球窝,从而使支撑板和密封压板背离驱动体,而压向阀门]法兰的支撑面和密封面，当钢球完全离开球窝而位于支撑板和密封压板的平面上时，压紧力达到最大，阀门被完全关闭,当驱动体被拉动向后运动时，由于密封压板和支撑板与法兰面间摩擦力很大，钢球被驱动体拉回球窝,密封压板和支撑板在中心弹簧的作用下，压向驱动体，随驱动体- -同向后运动，离开法兰孔口，使阀门完全打开。 适用的工作介质为洁净的空气及非腐蚀性气体。

产品咨询
  • 技术参数
  • 外形尺寸图
  • 电子样本下载
    • 商品名称: 电动超高真空插板阀
    • 商品编号: A-003
    • 型号: CCD型系列

    CCD型系列电动超高真空插板阀是利用螺杆电动推动,密封轴(杆)做轴向运动，推(拉)动举升机构,带动驱动体沿轴向运动，当定位板运动到止动块时，密封压板和支撑板停止轴向移动，而卧在密封压板和支撑板球窝内的钢球被驱动体推出球窝,从而使支撑板和密封压板背离驱动体,而压向阀门]法兰的支撑面和密封面，当钢球完全离开球窝而位于支撑板和密封压板的平面上时，压紧力达到最大，阀门被完全关闭,当驱动体被拉动向后运动时，由于密封压板和支撑板与法兰面间摩擦力很大，钢球被驱动体拉回球窝,密封压板和支撑板在中心弹簧的作用下，压向驱动体，随驱动体- -同向后运动，离开法兰孔口，使阀门完全打开。 适用的工作介质为洁净的空气及非腐蚀性气体。

    • 适用范围(Pa) 105~1.3X10-7
    • 阀门漏率(Pa.L/S) DN≤200时为≤1.3X10-7 DN≥250时为≤6.7x10-7
    • 阀门烘烤温度(C) ≤150(传动装置除外)
    • 开阀时阀板两侧压力差(Pa) ≤2.7X103
    • 电源电压 标准出厂:AC220V/50Hz特殊指定:①AC110V;②DC24V;③DC12V等
    • 开启或关闭时间S ≤50

  •

    连接及外形尺寸



    型号 通径(DN) A B C D E H L M N φN F
    CCD-80 80 166 77 140 61 210 60 530 84 104 100 50
    CCD-100 100 186 92 160 72 230 70 560 86 104 100 50
    CCD-150 150 234 92 207 96 307 78 673 86 114 100 50
    CCD-200 200 280 92 254 121 382 80 779 89 121 100 50
    CCD-250 250 342 100 312 148 462 92 892 89 121 100 50
    CCD-320 320 449 108 425 212 670 130 1196 94 140 110 50
    CCD-400 400 536 108 512 256 810 130 1391 94 140 110 50

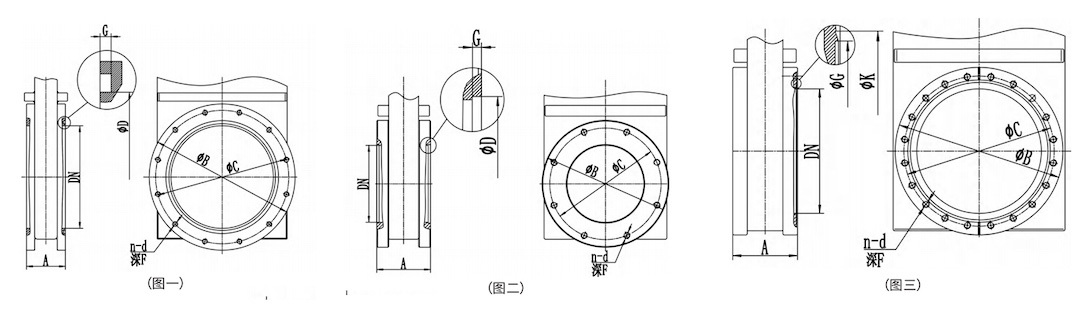

    （图一）GB-LP法兰连接尺寸



    型号 CC-50 CC-63 CC-80 CC-100 CC-150 CC-200 CC-250 CC-320 CC-400
    A 66  58  60  70 78  76  86  112  112
    φB 110  130  145  165  225  285  335  425  512
    φC 90  110  125  145  200  260  310  395  480
    DN 50  63  80  100  150  200  250  320  400
    φD 55  68  85 105  165  208  258  328  410
    G 3  2.4  2.4  2.4  2.4  3.6  3.6  4.8  4.8
    E 4.2  4  4  4  4  6  6  8  8
    n-d 4-M8 4-M8 8-M8 8-M8 8-M10 12-M10 12-M10 12-M12 16-M12
    F 16  11  11  15  15  15  15  16  16
    I.D 54.5  67  85  106  165  206  258  325  406
    d 4  3.55  3.55  3.55  3.55  5.3  5.3  7  7



    （图二）ISO-F法兰连接尺寸



    型号 CC-50 CC-63 CC-80 CC-100 CC-150 CC-200 CC-250 CC-320 CC-400
    A 66  58  60  70  78  76  86  112  112
    φB 110  130  145  165  225  285  335  425  512
    φC 90  110  125  145  200  260  310  395  480
    DN 50  63  80  100  150  200  250  320  400
    n-d 4-M8 4-M8 8-M8 8-M8 8-M10 12-M10 12-M10 12-M12 16-M12
    G 3  3  3  3  3  3  3  4.5  4.5
    φD 52.2  70.2  83.2  102.2  153.2  213.2  261.2  325  400.2
    F 16  11  11  15  15  15 15  16  16



    （图三）CF法兰连接尺寸



    型号 CC-50 CC-63 CC-80 CC-100 CC-150 CC-200 CC-250 CC-320
    通径(DN) 50  63  80  100  150  200  250  320
    A 66  66  70  70  78  80  92  120
    φB 86  114  130  152  202  253  305  425
    φC 72.4  92.2  110  130.3  181  231.8  284  338.1
    φK 61.6  82.4  99  120.6  171.4  222.1  273.1  326.4
    φG 55.6  77  93  115  166  217  267  320
    n-d 8-M8 8-M8 16-M8 16-M8 20-M8 24-M8 32-M8 32-M10
    F 16  11  12  12  14  14  15  18
