所属分类：

超高真空插板阀

CCQ型系列

气动超高真空插板阀

CCQ型系列气动超高真空插板阀是用压缩空'为动力,通过电磁换向阀改变气路方向，推动气缸活塞，通过传动杆推(拉)动连杆机构,驱动阀板沿轴向运动，实现阀板开启或关闭，从而达到在超真空系统中接通或切断气流的目的。在结构设计上合理，在外观上美观，并具有动作平稳，体积小,流道大,使用可靠，密封性能好和寿命长等优点，能广泛应用于超高真空设备中。 适用的工作介质为洁净的空气及非腐蚀性 s气体。

产品咨询
  • 技术参数
  • 外形尺寸图
  • 电子样本下载
    • 商品名称: 气动超高真空插板阀
    • 商品编号: A-002
    • 型号: CCQ型系列

    CCQ型系列气动超高真空插板阀是用压缩空'为动力,通过电磁换向阀改变气路方向，推动气缸活塞，通过传动杆推(拉)动连杆机构,驱动阀板沿轴向运动，实现阀板开启或关闭，从而达到在超真空系统中接通或切断气流的目的。在结构设计上合理，在外观上美观，并具有动作平稳，体积小,流道大,使用可靠，密封性能好和寿命长等优点，能广泛应用于超高真空设备中。 适用的工作介质为洁净的空气及非腐蚀性 s气体。

    • 适用范围(Pa) 105~1.3X10-7
    • 阀门漏率(Pa.L/S) DN≤200时为≤1.3X10-7 DN≥250时为≤6.7x10-7
    • 阀门烘烤温度(C) ≤150(传动装置除外)
    • 开阀时阀板两侧压力差(Pa) ≤2.7X103
    • 气源压力（MPa）≤0.4~0.7
    • 电源电压 标准出厂:AC220V/50Hz特殊指定:①AC110V;②DC24V;③DC12V等
    • 信号反馈 标准出厂:不带反馈信号特殊指定:磁性开关DC/AC5~ 240V
    • 安装位置 任意

  •

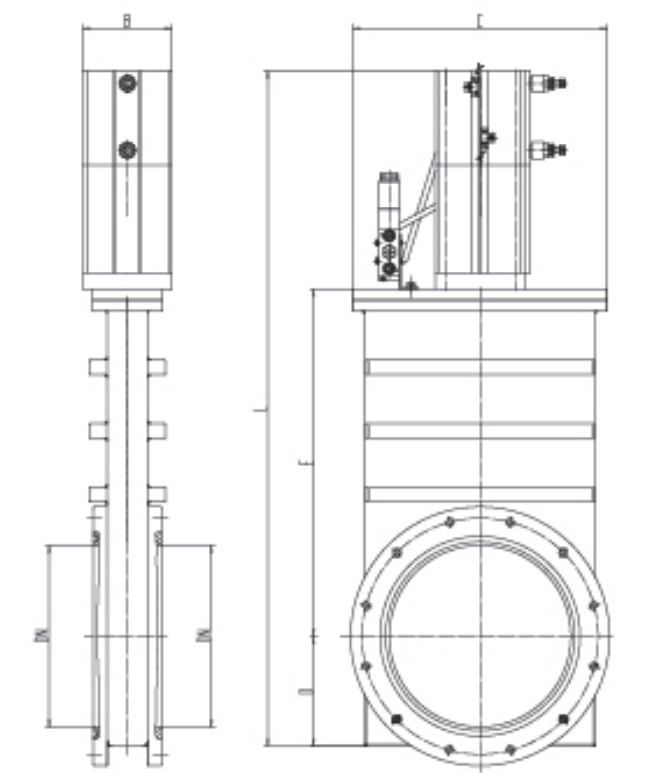

    连接及外形尺寸



    型号 通径(DN) A B C D E L
    CCQ-50/KF 50 98 64 88 41 153 337
    CCQ-63 63 150 64 124 54 170 394
    CCQ-80 80 166 77 140 61 210 450
    CCQ-100 100 186 77 160 72 230 490
    CCQ-150 150 234 77 207 96 307 626
    CCQ-200 200 280 98 254 121 382 750
    CCQ-250 250 342 117 312 148 462 812
    CCQ-320 320 445 117 425 212.5 667.5 1284
    CCQ-400 400 536 140 512 256 810 1595

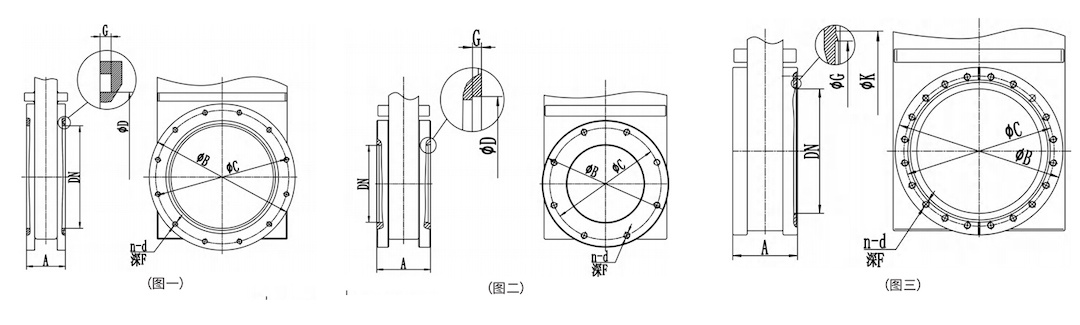

    （图一）GB-LP法兰连接尺寸



    型号 CC-50 CC-63 CC-80 CC-100 CC-150 CC-200 CC-250 CC-320 CC-400
    A 66  58  60  70 78  76  86  112  112
    φB 110  130  145  165  225  285  335  425  512
    φC 90  110  125  145  200  260  310  395  480
    DN 50  63  80  100  150  200  250  320  400
    φD 55  68  85 105  165  208  258  328  410
    G 3  2.4  2.4  2.4  2.4  3.6  3.6  4.8  4.8
    E 4.2  4  4  4  4  6  6  8  8
    n-d 4-M8 4-M8 8-M8 8-M8 8-M10 12-M10 12-M10 12-M12 16-M12
    F 16  11  11  15  15  15  15  16  16
    I.D 54.5  67  85  106  165  206  258  325  406
    d 4  3.55  3.55  3.55  3.55  5.3  5.3  7  7



    （图二）ISO-F法兰连接尺寸



    型号 CC-50 CC-63 CC-80 CC-100 CC-150 CC-200 CC-250 CC-320 CC-400
    A 66  58  60  70  78  76  86  112  112
    φB 110  130  145  165  225  285  335  425  512
    φC 90  110  125  145  200  260  310  395  480
    DN 50  63  80  100  150  200  250  320  400
    n-d 4-M8 4-M8 8-M8 8-M8 8-M10 12-M10 12-M10 12-M12 16-M12
    G 3  3  3  3  3  3  3  4.5  4.5
    φD 52.2  70.2  83.2  102.2  153.2  213.2  261.2  325  400.2
    F 16  11  11  15  15  15 15  16  16

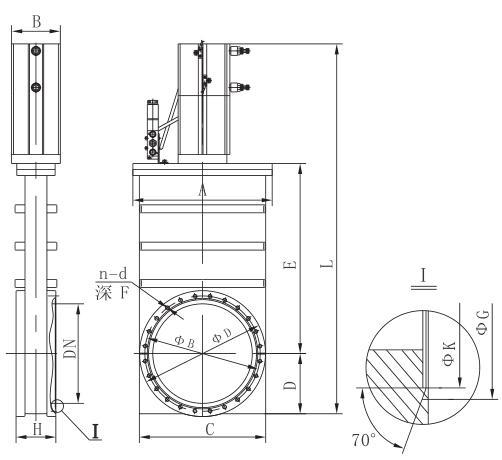

    （图三）CF法兰连接尺寸



    型号 CC-50 CC-63 CC-80 CC-100 CC-150 CC-200 CC-250 CC-320
    通径(DN) 50  63  80  100  150  200  250  320
    A 66  66  70  70  78  80  92  120
    φB 86  114  130  152  202  253  305  425
    φC 72.4  92.2  110  130.3  181  231.8  284  338.1
    φK 61.6  82.4  99  120.6  171.4  222.1  273.1  326.4
    φG 55.6  77  93  115  166  217  267  320
    n-d 8-M8 8-M8 16-M8 16-M8 20-M8 24-M8 32-M8 32-M10
    F 16  11  12  12  14  14  15  18
