- 商品名称: 高真空蝶阀
- 商品编号: D-002
- 型号: GI-A型系列
GI－A型系列高真空蝶阀是用来接通或切断真空管中的气流，阀门的阀板采用夹紧结构，把阀板的密封圈夹紧，有微调主密封功能，阀门开闭有锁定功能。适用的工作介质为空气及非腐蚀性气体。
- 适用范围(Pa)105~1.3×10-6
- 阀门漏率(Pa.L/S)≤1.3×10-7
- 介质温度（℃）-25~+80（密封材料为丁晴橡胶） -30~+150（密封材料为氟橡胶）
- 阀门主要部件材料 不锈钢或碳钢
- 法兰标准GB/T6070
- 安装位置任意
-

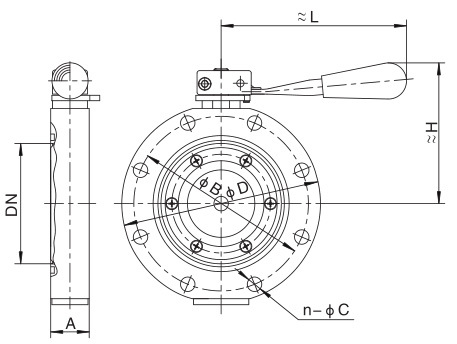

连接及外形尺寸
型号
通径（DN）
ΦD
ΦB H
A
L
n-ΦC
GI-50A 50 110 90 84 26 130 4-Φ9 GI-63A 63 130 110 94 32 130 4-Φ9 GI-80A 80 145 125 107 32 154 8-Φ9 GI-100A 100 165 145 117 32 154 8-Φ9 GI-125A 125 200 175 136 35 197 8-Φ11 GI-150A 150 225 200 150 35 197 8-Φ11 GI-200A 200 285 260 188 45 242 12-Φ11 GI-250A 250 335 310 220 50 330 12-Φ11 GI-300A 300 425 395 263 55 330 12-Φ14 GI-400A 400 510 480 320 60 435 16-Φ14
-
