- 商品名称: 高真空挡板阀
- 商品编号: B-008
- 型号: GD-J型系列
GD-J（b）型系列手动高真空挡板阀是真空系统中的重要原件之一，该阀传动部件采用螺纹结构，依靠人手旋转手轮、启闭阀板。适用的介质为空气及非腐蚀性气体。
- 适用范围(Pa)105~1.3X10-4(轴封材料为橡胶） 105~1.3×10-6（轴封材料为波纹管）
- 阀门漏率(Pa.L/S)≤1.3×10-5(轴封材料为橡胶）
- 介质温度（℃）-25~+80（密封材料为丁晴橡胶） -30~+150（密封材料为氟橡胶）
- 阀门主要部件材料不锈钢或碳钢
- 安装位置任意
-

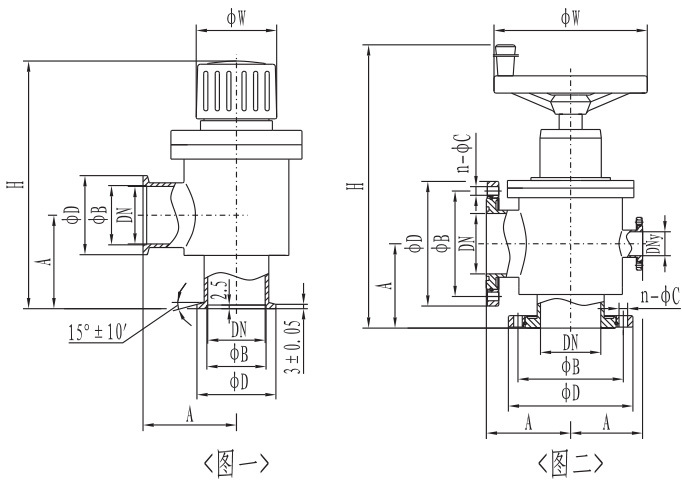

(图一)(KF)连接及外形尺寸
型号
通径（DN）
ΦD
ΦB
H
A
Φw
法兰标准
GD-J10(b)P/KF
10
30
12.2
122
30
36
GB4982
GD-J16(b)P/KF
16
30
17.2
132
40
36
GD-J25(b)P/KF
25
40
26.2
158
50
50
GD-J40(b)P/KF
40
55
41.2
180
65
56
GD-J50(b)P/KF
50
75
52.2
278
70
100
/
(图二)活套法兰连接及外形尺寸
型号
通径（DN）
ΦD
ΦB
H
A
Φw
n-ΦC
DNy(预抽口）
法兰标准
GD-J40(b)P
40
100
80
180
70
56
4-Φ9
/
GB/T6070
GD-J50(b)P
50
110
90
305
70
100
4-Φ9 / GB/T6070 GD-J63(b)P
63
130
110
348
88
125
4-Φ9 / GB/T6070 GD-J80
80
145
125
414
98
160
8-Φ9
/ GB/T6070 GD-J100
100
165
145
430
108
160 8-Φ9 / GB/T6070 GD-J125
125
200
175
516
128
160 8-Φ11
/ GB/T6070 GD-J(S)150
150
220
195
550
138
200
8-Φ11 KF40(GB4982)
JB919
GD-J(S)160
160
225
200
550
138
200 8-Φ11 KF40(GB4982) GB/T6070
GD-J(S)200
200
285
260
678
200
200 12-Φ11
DN50(GB/6070) GB/T6070 GD-J(S)250
250
335
310
745
208
250
12-Φ11 DN63(GB/6070) GB/T6070 GD-J(S)300
300
380
350
822
250
250 8-Φ14
DN800(GB/6070) JB919
GD-J(S)400
400
510
480
1180
330
400
16-Φ14
DN100(GB/T6070)
GB/T6070
-
