电磁真空阀

GDC-Q5型电磁高真空带充气阀连接在高低真空系统上，该阀通电阀打开，同时封闭充气口，将P、A端管路接通；断电时阀板关闭，切断P、A端管路，保证系统的真空度，同时打开充气口，通过F端向A端充气。 GDC-5型电磁高真空挡板阀连接在高低真空管路上，用来连接或切断真空系统的气流。 GDC-Q5型、GDC-5型真空阀适用的工作介质为洁净的空气及非腐蚀性气体。

产品咨询

技术参数
外形尺寸图
电子样本下载

- 商品名称: 电磁真空阀
- 商品编号: E-003-1
- 型号: GDC-Q5、GDC型系列
GDC-Q5型电磁高真空带充气阀连接在高低真空系统上，该阀通电阀打开，同时封闭充气口，将P、A端管路接通；断电时阀板关闭，切断P、A端管路，保证系统的真空度，同时打开充气口，通过F端向A端充气。 GDC-5型电磁高真空挡板阀连接在高低真空管路上，用来连接或切断真空系统的气流。 GDC-Q5型、GDC-5型真空阀适用的工作介质为洁净的空气及非腐蚀性气体。
- 型号 GDC-Q5 GDC-5
- 通径（DN） 5
- 适用范围（Pa）10⁵~6.7×10^-4
- 阀门漏率（Pa.L/S)≤1.3×10^-4
- 电源电压（V/Hz)220/50
- 线圈温升（℃）≤65
- 安装位置任意
- 连接标准(1）GB4982; (2)焊接式连接

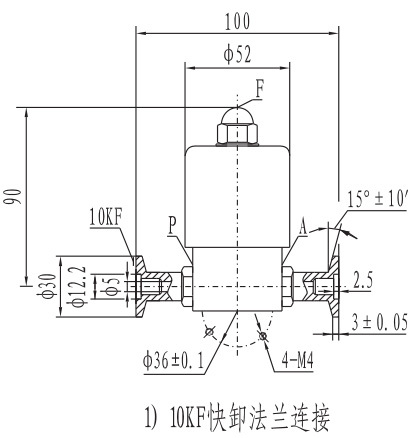

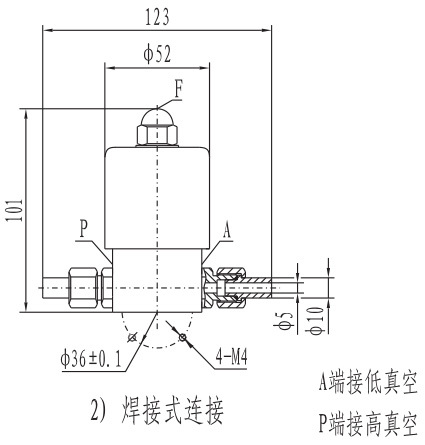

连接及外形尺寸
