- 商品名称: 高真空隔膜阀
- 商品编号: G-001
- 型号: GM型系列
GM型系列高真空隔膜阀是利用阀杆将橡胶模直接压在阀座上，用来截止或接通真空系统。采用连接形式有活套法兰连接、快卸法兰连接、焊接式连接。焊接式连接又分焊接式Ⅰ型连接（即两端连接），焊接式Ⅱ型连接（即一端焊接，另一端插入）。阀门适用的工作介质为空气及非腐蚀性气体。
- 适用范围(Pa)105~1.3×10-4
- 阀门漏率(Pa.L/S)≤1.3×10-4
- 介质温度（℃）-25~+80（密封材料为丁晴橡胶） -30~+150（密封材料为氟橡胶）
- 安装位置 任意
-

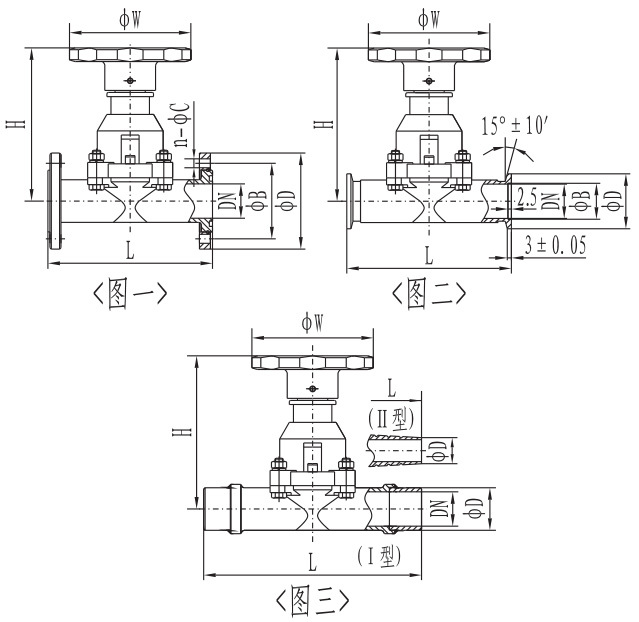

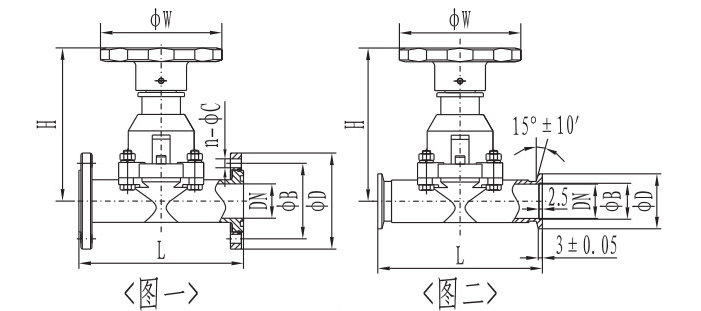

(图一)活套法兰连接及外形尺寸
型号
通径（DN）
ΦD
ΦB
ΦW
H
L
n-ΦC
法兰标准
GM-10
10
46
36
55
75
75
4-Φ6
JB919
GM-25
25
70
55
90
115
120
4-Φ7
GB/T6070
GM-40
40
100
80
100
132
150
4-Φ9
GM-50
50
110
90
100
157
180
4-Φ9
(图二)快卸法兰(KF)连接及外形尺寸
型号
通径（DN）
ΦD
ΦB
ΦW
H
L
法兰标准
GM-10/KF
10
30
12.2
55
75
75
GB4982
GM-25/KF
25
40
26.2
90
115
100
GM-40/KF
40
55
41.2
100
132
150
GM-50/KF
50
75
52.2
100
157
180
/
(图三)焊接式连接及外形尺寸
型号
通径（DN）
ΦD
ΦW
H
L
GM-10-H(I)
10
19
55
75
150
GM-25-H(I)
25
32
90
115
200
GM-40-H(I)
40
45
100
132
240
GM-50-H(I)
50
57
100
157
240
GM-10-H(II)
10
9
55
75
150
GM-25-H(II)
25
19
90
115
200
注：Ⅰ型为两端焊接
Ⅱ为一端焊接，另一端插入
-
文件大小: 273.9KB
