- 商品名称: 电磁真空压差式充气阀
- 商品编号: E-006
- 型号: DYC-JQ型系列
DYC-JQ型系列电磁真空压差式充气阀，是安装在机械式真空泵上的专用阀门。安装于机械真空泵的进气口，并与泵同步开启和关闭。当泵停止工作或电源突然中断时，阀门能依靠大气与真空的压差力使阀板自动关闭，将真空系统封闭，保持其真空度，并将大气通过阀的节流孔充入泵腔内，避免泵油返流污染真空系统。适用的工作介质为空气及非腐蚀性气体。
- 适用范围(Pa)105 ~⒈×10-3
- 阀门漏率(Pa.L/S)<1.0×10-4
- 电源电压（V/Hz220/50
- 介质温度（℃)-25~+50
- 开关时间≤3
- 安装方式垂直或水平
- 线圈温升（℃）≤65
- 可选防爆线圈
-

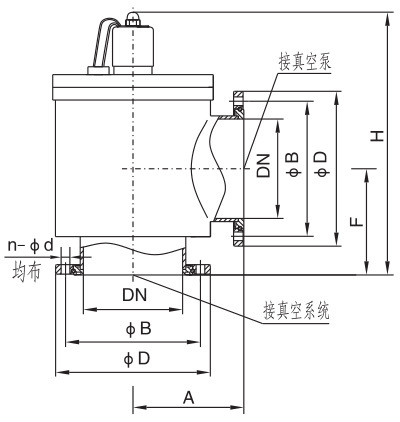

连接及外形尺寸
型 号
通径（DN）
ΦD
ΦB
A/F
H
n-Φd
法兰标准
DYC-JQ50
50
110
90
80/80
276
4-Φ9
GB/T6070
DYC-JQ65
65
130
110
88/88
281
4-Φ9
DYC-JQ80
80
145
125
98/98
290
8-Φ9
DYC-JQ100
100
165
145
108/108
297
8-Φ9
DYC-JQ150
150
220
195
153/160
370
8-Φ11
JB919
DYC-JQ200
200
285
260
200/200
430
12-Φ11
GB/T6070
-
