- 商品名称: 高真空电磁压差式充气阀
- 商品编号: E-004
- 型号: GYC-JQ型系列
GYC-JQ型系列高真空电磁压差充气阀，是安装在机械式真空泵上的专用阀门。安装于机械真空泵的进气口，并与泵同步开启和关闭。当泵停止工作或电源突然中断时，阀门能依靠大气与真空的压差力使阀板自动关闭，将真空系统封闭，保持其真空度，并将大气通过阀的节流孔充入泵腔内，避免泵油返流污染真空系统。适用的工作介质为空气及非腐蚀性气体。
- 适用范围(Pa) 105~10-3
- 阀门漏率(Pa.L/S) <1.0×10-4
- 电源电压（V/Hz） 220/50
- 介质温度（℃） -25~+50
- 开关时间 ≤3
- 安装方式 垂直或水平
- 法兰标准 GB4982
-

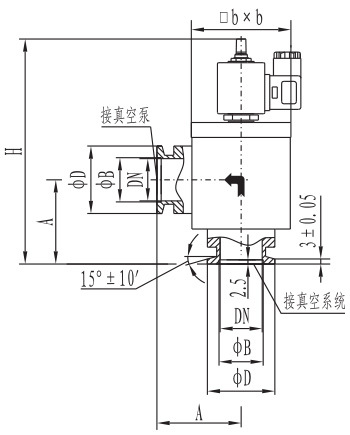

KF连接及外形尺寸G B4982
型 号
通径（DN）
ΦD
ΦB
H
A
bxb
GYC-JQ16/KF
16
30
17.2
153
40
37x37
GYC-JQ25/KF
25
40
26.2
155
50
62x62
GYC-JQ40/KF
40
55
41.2
178
65
80x80
-
