- 商品名称: 电磁真空带充气阀
- 商品编号: E-002
- 型号: DDC-JQ-B型系列
DDC-JQ-B型系列电磁真空充气阀是安装在机械式真空泵上的专用阀门。阀门与泵接在同一电源上，泵的开启与停止直接控制了阀的开启与关闭。当泵停止工作或电源突然中断时，阀能自动将真空系统封闭，并将大气通过泵的进气口充入泵腔，避免泵油返流污染真空系统。适用的工作介质为空气及非腐蚀性气体。
- 适用范围(Pa) 105 ~1×10-3
- 阀门漏率(Pa.L/S) <6.7×10-4
- 适用温度（℃） -25~+50
- 线圈温升（℃） ≤65
- 开闭时间（S） ≤3
- 电源电压（V/Hz） 220/50
-

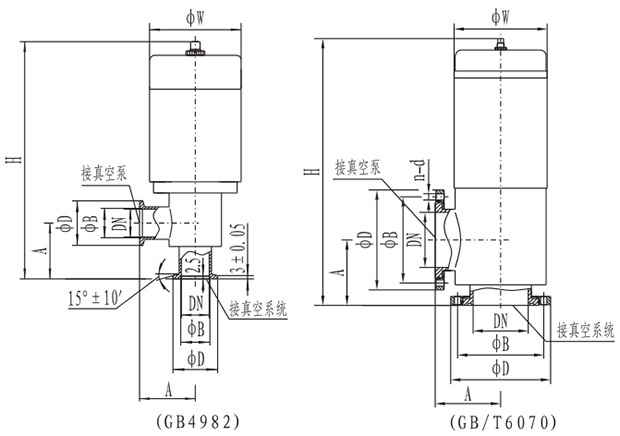

连接及外形尺寸
型 号
通径(DN）
ΦW
ΦD
ΦB
H
A
n-d
法兰标准
DDC-JQ16B/KF
16
68
30
17.2
191
40
/
GB4982
DDC-JQ25B/KF
25
82
40
26.2
216
50
DDC-JQ32B/KF
32
92
55
41.2
244
50
DDC-JQ40B/KF
40
110
55
41.2
275
65
DDC-JQ50B/KF
50
125
75
52.2
314
80
/
DDC-JQ50B
50
125
110
90
314
80
4-Φ9
GB/T6070
DDC-JQ65B
65
135
130
110
343
88
4-Φ9
DDC-JQ80B
80
165
145
125
399
95
8-Φ9
DDC-JQ100B
100
165
165
145
399
108
8-Φ9
DDC-JQ150
150
165
220
195
477
138
8-Φ11
注：DDC-JQ100B匹配滑阀式真空泵型号H-150
DDC-JQ32B/KF法兰采用KF40标准
-
