DDC-JQ型系列


电磁真空带充气阀

DDC-JQ型系列电磁真空充气阀是安装在机械式真空泵上的专用阀门。阀门与泵接在同一电源上,泵的开启与停止直接控制了阀的开启与关闭。当泵停止工作或电源突然中断时,阀能自动将真空系统封闭,并将大气通过泵的进气口充入泵腔,避免泵油返流污染真空系统。 适用的工作介质为空气及非腐蚀性气体。

产品咨询
  • 技术参数
  • 外形尺寸图
  • 电子样本下载
    • 商品名称: 电磁真空带充气阀
    • 商品编号: E-001
    • 型号: DDC-JQ型系列

    DDC-JQ型系列电磁真空充气阀是安装在机械式真空泵上的专用阀门。阀门与泵接在同一电源上,泵的开启与停止直接控制了阀的开启与关闭。当泵停止工作或电源突然中断时,阀能自动将真空系统封闭,并将大气通过泵的进气口充入泵腔,避免泵油返流污染真空系统。 适用的工作介质为空气及非腐蚀性气体。

    • 适用范围(Pa) 105~1X10-3
    • 阀门漏率(Pa.L/S) <6.7×10-4
    • 适用温度(℃) -25~+50
    • 线圈温升(℃) ≤65
    • 开闭时间(S) ≤3
    • 电源电压(V/Hz) 220/50
    • 法兰标准 JB919



  •

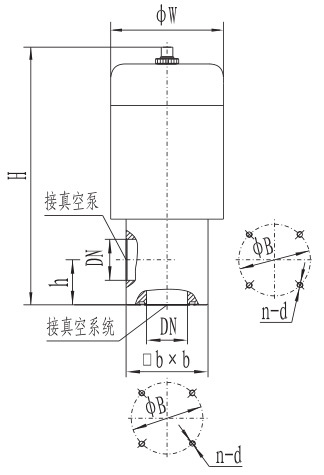

    连接及外形尺寸


    型 号  通径(DN) ΦW ΦB H h bxb n-d 匹配机械泵型号
    DDC-JQ16A

    16

    68 42 176 28 48×48 4-M5 2XZ-0.5/1
    DDC-JQ25A 25 82 55 199 35 58×58 4-M6 2XZ-2/4
    DDC-JQ32 32 92 64 226 40 68×68 4-M6 2XZ-4
    DDC-JQ40 40 110 70 245 44 80×80 4-M6 2XZ-8
    DDC-JQ50A 50 125 90 290 56 95×95 4-M8 2X-15
    DDC-JQ65 65 135 105 320 65 115×115 4-M8 2X-30A
    DDC-JQ80 80 165 125 367 75 140×140 4-M8 2X-70A



  • 文件大小: 303.5KB
