所属分类:


GID-A型系列


电动高真空蝶阀

GID-A型系列电动高真空蝶阀采用回转型电动、电子调节式阀门驱动装置,可以通过外接电源的切换(用手动转位开关或电脑控制)或外部输入信号,来实现阀门开、关或中间位置的控制,从而达到接通或切断真空管路中气流的目的。阀门的阀板采用夹紧结构,把阀板的密封圈夹紧,有微调主密封功能。适用的工作介质为空气及非腐蚀性气体。

产品咨询
  • 技术参数
  • 外形尺寸图
  • 电子样本下载
    • 商品名称: 电动高真空蝶阀
    • 商品编号: G-006
    • 型号: GID-A型系列

    GID-A型系列电动高真空蝶阀采用回转型电动、电子调节式阀门驱动装置,可以通过外接电源的切换(用手动转位开关或电脑控制)或外部输入信号,来实现阀门开、关或中间位置的控制,从而达到接通或切断真空管路中气流的目的。阀门的阀板采用夹紧结构,把阀板的密封圈夹紧,有微调主密封功能。适用的工作介质为空气及非腐蚀性气体。

    • 适用范围(Pa)105~1.3X10-6
    • 阀门漏率(Pa.L/S)≤1.3×10-7
    • 开闭时间(S)DN≤63 20;80≤DN≤200 30; DN≥250 48
    • 介质温度(℃)-25~+80(密封材料为丁晴橡胶) -30~+150(密封材料为氟橡胶)
    • 阀门主要部件材料不锈钢或碳钢
    • 法兰标准GB/T6070
    • 安装位置任意
    • 电源电压标准出厂:AC220V/50Hz  特殊指定:DC24V
    • 控制电路标准出厂:AC220V/50Hz 开关型  特殊指定:可选①DC24V开关型 ②4~20mA DC调节型  ③1~5V   DC调节型
    • 信号反馈可另行选配
    • 注:如有特殊需要开闭时间可做≤6s;10s;15s等



  •

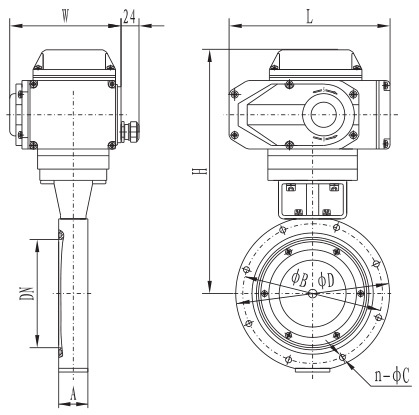

    连接及外形尺寸



    型号

    通径(DN)

    ΦD

    ΦB

    H

    A

    L

    W

    n-ΦC

    GID-50A

    50

    110

    90

    218

    26

    160

    113

    4-Φ9

    GID-63A

    63

    130

    110

    229

    32

    GID-80A

    80

    145

    125

    272

    196

    121

    8-Φ9

    GID-100A

    100

    165

    145

    282

    GID-125A

    125

    200

    175

    300

    35

    8-Φ12.5

    GID-150A

    150

    225

    200

    369

    255

    159

    GID-200A

    200

    285

    260

    399

    45

    12-Φ11

    GID-250A

    250

    335

    310

    427

    50

    GID-300A

    300

    425

    395

    471

    55

    12-Φ14

    GID-400A

    400

    510

    480

    549

    60

    310

    211

    16-Φ14

    GID-500A

    500

    600

    565

    625

    80

    331

    211

    12-Φ18



  • 文件大小: 534.6KB
