所属分类:


GIQ-AB型系列


气动高真空蝶阀

GIQ-AB型系列气动高真空蝶阀的气动执行器是以压缩空气为动力。通过电磁换向阀改变气路方向,推动活塞齿条、齿轮的机械传动,以角行程输出扭矩来驱动蝶阀做启闭运动,从而达到接通或切断真空管路中气流的目的。阀门的阀板采用夹紧结构,把阀板的密封圈夹紧,有微调主密封功能。是目前一种新型的气动执行器控制的气动高真空蝶阀,分为双作用和单作用(弹簧复位)气缸。可选配反馈信号装置及电气阀门定位器。适用的工作介质为空气及非腐蚀性气体。

产品咨询
  • 技术参数
  • 外形尺寸图
  • 电子样本下载
    • 商品名称: 气动高真空蝶阀
    • 商品编号: D-004
    • 型号: GIQ-AB型系列

    GIQ-AB型系列气动高真空蝶阀的气动执行器是以压缩空气为动力。通过电磁换向阀改变气路方向,推动活塞齿条、齿轮的机械传动,以角行程输出扭矩来驱动蝶阀做启闭运动,从而达到接通或切断真空管路中气流的目的。阀门的阀板采用夹紧结构,把阀板的密封圈夹紧,有微调主密封功能。是目前一种新型的气动执行器控制的气动高真空蝶阀,分为双作用和单作用(弹簧复位)气缸。可选配反馈信号装置及电气阀门定位器。适用的工作介质为空气及非腐蚀性气体。

    • 适用范围(Pa) 105~1.3×10-6
    • 阀门漏率(Pa.L/S) ≤1.3×10-7
    • 介质温度(℃)  -25~+80(密封材料为丁晴橡胶)  -30~+150(密封材料为氟橡胶)
    • 阀门主要部件材料 不锈钢或碳钢
    • 气源压力(MPa) 0.4~0.8
    • 法兰标准 GB/T6070
    • 安装位置 任意
    • 电源电压 标准出厂:AC220V/50Hz   特殊指定:可选①AC110V;②DC24V;③DC12V等
    • 信号反馈 标准出厂:阀位指示器  特殊指定:①微动开关②智能型4~20mA DC③防爆型微动开关
    • 气缸可选 标准出厂:双作用式  特殊指定:单作用式(有弹簧返回) 可选常开或常闭



  •

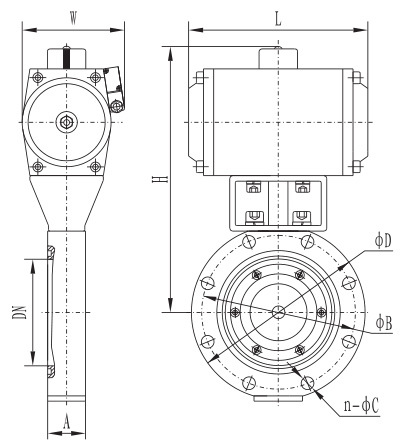

    连接及外形尺寸


    型号

    通径(DN)

    ΦD

    ΦB

    H

    A

    L

    W

    n-ΦC

    GIQ-50AB

    50

    110

    90

    183

    26

    147

    89.5

    4-Φ9

    GIQ-63AB

    63

    130

    110

    209

    32

    168

    GIQ-80AB

    80

    145

    125

    221

    140

    8-Φ9

    GIQ-100AB

    100

    165

    145

    231

    GIQ-125AB

    125

    200

    175

    273

    35

    229

    8-Φ11

    GIQ-150AB

    150

    225

    200

    319

    264

    166

    GIQ-200AB

    200

    285

    260

    363

    45

    266

    185

    12-Φ11

    GIQ-250AB

    250

    335

    310

    439

    50

    377

    223

    GIQ-300AB

    300

    425

    395

    505

    55

    412

    245

    12-Φ14

    GIQ-400AB

    400

    510

    480

    596

    60

    488

    262

    16-Φ14

    GIQ-500AB

    500

    600

    565

    751

    80

    672

    356

    12-Φ18



    注:GIQ-500AB;GIQ-600AB法兰连接为JB919标准。
