GI型系列


高真空蝶阀

GI型系列高真空蝶阀是用来接通或切断真空管中的气流。阀门开闭有锁定功能。 适用的工作介质为空气及非腐蚀性气体。

产品咨询
  • 技术参数
  • 外形尺寸图
  • 电子样本下载
    • 商品名称: 高真空蝶阀
    • 商品编号: D-001
    • 型号: GI型系列

    GI型系列高真空蝶阀是用来接通或切断真空管中的气流。阀门开闭有锁定功能。 适用的工作介质为空气及非腐蚀性气体。

    • 适用范围(Pa) 105 ~1.3×10-6
    • 阀门漏率(Pa.L/S) ≤1.3×10-7
    • 介质温度(℃) -25~+80(密封材料为丁晴橡胶) -30~+150(密封材料为氟橡胶)
    • 阀门主要部件材料 不锈钢或碳钢
    • 法兰标准 JB919
    • 安装位置 任意



  •

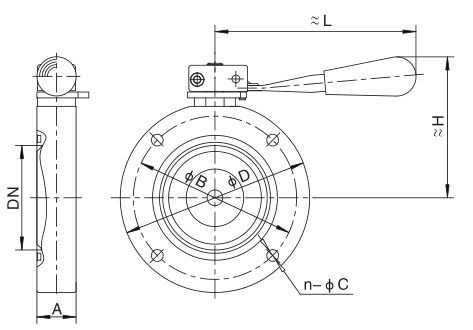

    连接及外形尺寸


    型号

    通径(DN)

    ΦD

    ΦB

    H

    A

    L

    n-ΦC

    GI-25

    25

    70

    55

    64

    22

    104

    4-Φ7

    GI-32

    32

    78

    64

    68

    GI-40

    40

    85

    70

    72

    116

    GI-50

    50

    110

    90

    85

    4-Φ9

    GI-63

    63

    130

    110

    96

    26

    132

    GI-80

    80

    145

    125

    108

    30

    154

    GI-100

    100

    170

    145

    120

    4-Φ12

    GI-125

    125

    195

    170

    136

    35

    197

    GI-150

    150

    220

    195

    150

    8-Φ12

    GI-200

    200

    275

    250

    185

    40

    242

    GI-250

    250

    330

    300

    219

    45

    330

    GI-300

    300

    380

    350

    245

    55

    8-Φ14

    GI-400

    400

    500

    465

    320

    60

    435

    8-Φ18



    注:GI-63法兰连接为GB/T6070标准。
