GUD-A型系列


电动真空(压力)球阀

GUD-A型系列电动真空(压力)球阀采用回转型电动、电子调节式阀门驱动装置,可以通过外接电源的切换(用手动转位开关或电脑控制)或外部输入信号,来实现阀门开、关或中间位置的控制,从而达到接通或切断真空管路中气流的目的。阀门为直通式,靠球面密封,因而既能用在真空状态下,也能在低压状态下使用,并可任意位置安装。适用的工作介质为带酸、碱性的气体或液体。

产品咨询
  • 技术参数
  • 外形尺寸图
  • 电子样本下载
    • 商品名称: 电动真空(压力)球阀
    • 商品编号: C-006
    • 型号: GUD-A型系列

    GUD-A型系列电动真空(压力)球阀采用回转型电动、电子调节式阀门驱动装置,可以通过外接电源的切换(用手动转位开关或电脑控制)或外部输入信号,来实现阀门开、关或中间位置的控制,从而达到接通或切断真空管路中气流的目的。阀门为直通式,靠球面密封,因而既能用在真空状态下,也能在低压状态下使用,并可任意位置安装。适用的工作介质为带酸、碱性的气体或液体。

    • 适用范围(Pa) 快卸法兰(KF)2×105  ~1.3×10-6  活套法兰6×105 ~1.3×10-6
    • 阀门漏率(Pa.L/S) ≤1.3×10-6
    • 开闭时间(S) DN≤32 20; DN≥40 30
    • 介质温度(℃) 标准出厂:-30~+150  特殊指定:-30~+240
    • 法兰标准 GB4982-2003; GB/T6070-1995
    • 安装位置 任意
    • 电源电压 标准出厂: AC220V/50Hz  特殊指定: AC380V; DC24V开关型  4-20mA DC调节型: 1-5V DC调节型
    • 信号反馈及防爆 标准出厂:带无源触点型  特殊指定:调节型4 20mA DC;调节型1-5V DC
    • 气缸可选 标准出厂:双作用式  特殊指定:单作用式(有弹簧返回)可选常开或常闭



    ●主要零件材料



    阀体球体304或316L密封件增强聚四氟乙烯

    注:如有特殊需要开闭时间可做≤6s; 10s; 15s 等



  •

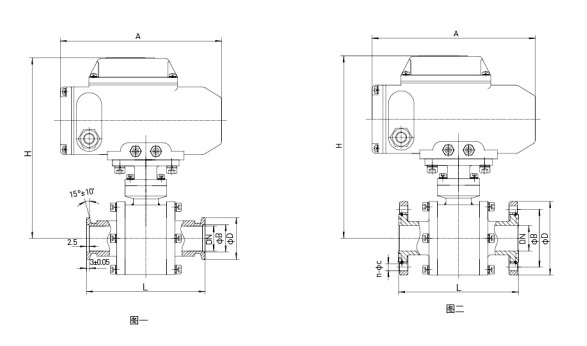

    (图一)外形及快卸法兰连接尺寸



    型号 通径(DN) φD φB H L A 法兰标准
    GUD-10A/KF 10 30 12.2 220 92 166 GB/T4982-2003
    GUD-16A/KF 16 30 17.2 220 100 166
    GUD-25A/KF 25 40 26.2 225 114 166
    GUD-32A/KF 32 55 41.2 235 140 166 /
    GUD-40A/KF 40 55 41.2 240 165 196 GB/T4982-2003
    GUD-50A/KF 50 75 52.2 250 175 196 /

    (图二)外形及活套法兰连接尺寸



    型号 通径(DN) φD φB H L A n-φpc 法兰标准
    GUD-10A 10 55 40 220 92 166 4-φ6.5 GB/T6070-1995
    GUD-16A 16 60 45 220 100 166 4-φ6.5
    GUD-20A 20 65 50 220 114 166 4-φ6.5
    GUD-25A 25 70 55 225 114 166 4-φ6.5
    GUD-32A 32 90 70 235 140 166 4-φ9
    GUD-40A 40 100 80 240 165 196 4-φ9
    GUD-50A 50 110 90 250 175 196 4-φ9
    GUD-63A 63 130 110 310 186 196 4-φ9
    GUD-80A 80 145 125 300 198 196 8-φ9
    GUD-100A 100 165 145 355 220 255 8-φ9
    GUD-125A 125 200 175 375 266 255 8-φ11
    GUD-150A 150 225 200 400 296 255 8-φ11
    GUD-200A 200 285 260 500 390 310 12-φ11
    GUD-250A 250 335 310 560 470 355 12-φ11
    GUD-300A 300 425 395 600 530 355 12-φ14



  • 文件大小: 285.0KB
