气动真空(压力)球阀

GUQ-A型系列气动真空（压力）球阀是适用于真空系统中接通或切断管路中的介质流。该阀以压缩空气为动力，通过控制气动元件来改变气路方向，推动活塞齿条、齿轮的机械运动，以角行程输出扭矩来驱动球阀作启闭运动。阀门为直通式，靠球面密封，因而既能用在真空状态下，也能在低压状态下使用，并可任意位置安装。气缸分为双作用和单作用（弹簧复位），可选配反馈信号装置及电气阀门定位器。适用的工作介质为带酸、碱性的气体或液体。

产品咨询

技术参数
外形尺寸图
电子样本下载

- 商品名称: 气动真空(压力)球阀
- 商品编号: C-005
- 型号: GUQ-A型系列
GUQ-A型系列气动真空（压力）球阀是适用于真空系统中接通或切断管路中的介质流。该阀以压缩空气为动力，通过控制气动元件来改变气路方向，推动活塞齿条、齿轮的机械运动，以角行程输出扭矩来驱动球阀作启闭运动。阀门为直通式，靠球面密封，因而既能用在真空状态下，也能在低压状态下使用，并可任意位置安装。气缸分为双作用和单作用（弹簧复位），可选配反馈信号装置及电气阀门定位器。适用的工作介质为带酸、碱性的气体或液体。
- 适用范围(Pa) 快卸法兰（KF）2×10⁵ ~1.3×10^-6 活套法兰6×10⁵ ~1.3×10^-6
- 阀门漏率(Pa.L/S) ≤1.3×10^-6
- 介质温度（℃）标准出厂：-30~+150 特殊指定：-30~+240
- 气源压力(MPa) 0.4~0.8
- 法兰标准 GB4982-2003; GB/T6070-1995
- 安装位置任意
- 电源电压标准出厂：AC220V/50Hz 特殊指定：DC12V等
- 信号反馈及防爆特殊指定:限定信号开关防爆信号开关防爆电磁阀线圈智能型定位器(4-20mA)

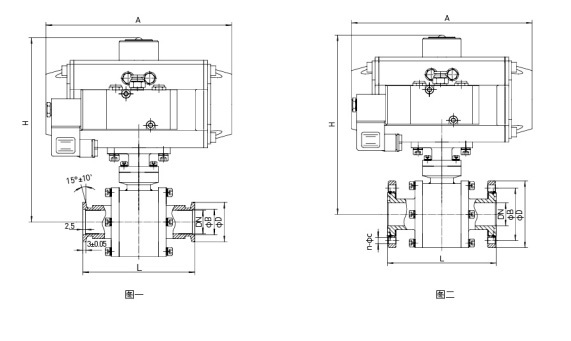

(图一)外形及快卸法兰连接尺寸

型号	通径(DN)	φD	φB	H	L	A	法兰标准
GUQ-10A/KF	10	30	12.2	158	92	154	GB/T4982-2003
GUD-16A/KF	16	30	17.2	158	100	154
GUD-25A/KF	25	40	26.2	203	114	189
GUD-32A/KF	32	55	41.2	230	140	229	/
GUD-40A/KF	40	55	41.2	253	165	229	GB/T4982-2003
GUD-50A/KF	50	75	52.2	264	175	266	/

(图二)外形及活套法兰连接尺寸

型号	通径(DN)	φD	(pB	H	L	A	n-φc	法兰标准
GUQ-10A	10	55	40	158	92	154	4-φ6.5	GB/T6070-1995
GUQ-16A	16	60	45	158	100	154	4-φ6.5
GUQ-20A	20	65	50	203	114	189	4-φ6.5
GUQ-25A	25	70	55	203	114	189	4-φ6.5
GUQ-32A	32	90	70	230	140	229	4-φ9
GUQ-40A	40	100	80	253	160	229	4-φ9
GUQ-50A	50	110	90	264	175	266	4-φ9
GUQ-63A	63	130	110	278	186	266	4-φ9
GUQ-80A	80	145	125	330	198	337	8-φ9
GUQ-100A	100	165	145	360	220	337	8-φ9
GUQ-125A	125	200	175	451	266	412	8-φ11
GUQ-150A	150	225	200	505	296	488	8-φ11
GUQ-200A	200	285	260	606	390	602	12-φ11
GUQ-250A	250	335	310	667	470	672	12-φ11
GUQ-300A	300	425	395	771.5	530	784	12-φ14
