- 商品名称: 手动真空(压力) 球阀
- 商品编号: C-004
- 型号: GU-A型系列
GU-A型系列真空（压力）球阀是适用于真空系统中接通或切断管路中的介质流。该阀为直通式手动球阀，靠球面密封，因而既能用在真空状态下，也能在低压状态下使用，并可任意位置安装。适用的工作介质为带酸、碱性的气体或液体
- 适用范围(Pa) 快卸法兰（KF）2×105 ~1.3×10-6 活套法兰6×105 ~1.3×10-6
- 阀门漏率(Pa.L/S) ≤1.3×10-6
- 介质温度（℃） 标准出厂：-30~+150 特殊指定：-30~+240
- 安装位置 任意
●主要零件材料
阀体球体304 或316L密封件增强聚四氟乙烯
-

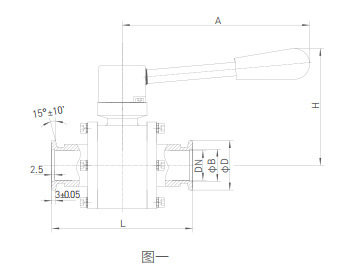

（图一）外形及快卸法兰连接尺寸

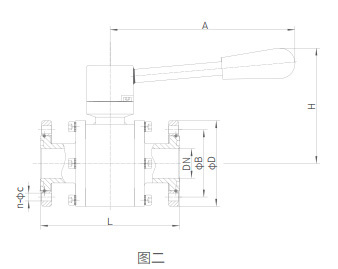

型号 通径（DN） φD φB H L A 法兰标准 GU-10A/KF 10 30 12.2 95 92 125 GB/T4982-2003 GU-16A/KF 16 30 17.2 95 100 125 GB/T4982-2003 GU-25A/KF 25 40 26.2 105 114 140 GB/T4982-2003 GU-32A/KF 32 55 41.2 125 140 160 / GU-40A/KF 40 55 41.2 130 165 160 GB/T4982-2003 GU-50A/KF 50 75 52.2 135 175 160 / （图二）外形及活套法兰连接尺寸
型号 通径（DN） φD φB H L A n-φc 法兰标准 GU-10A 10 55 40 95 92 125 4-q)6.5 GB/T6070-1995 GU-16A 16 60 45 95 100 125 4-(p6.5 GU-20A 20 65 50 105 114 140 4-q)6.5 GU-25A 25 70 55 105 114 140 4-q)6.5 GU-32A 32 90 70 125 140 160 4-q)9 GU-40A 40 100 80 130 165 160 4-q)9 GU-50A 50 110 90 145 175 160 4-q)9 GU-63A 63 130 110 160 200 185 4-q)9 GU-80A 80 145 125 180 230 205 8-q)9 GU-100A 100 165 145 189 250 260 8-q)9 GU-125A 125 200 175 232 295 360 8-(p11 GU-150A 150 225 200 250 320 400 8-(p11 GU-200A 200 285 260 306 390 620 12-q)11
-
