- 商品名称: 电动真空(压力)球阀
- 商品编号: C-003
- 型号: GUD型系列
GUD型系列电动真空（压力）球阀采用回转型电动、电子调节式阀门驱动装置，可以通过外接电源的切换（用手动转位开关或电脑控制）或外部输入信号，来实现阀门开、关或中间位置的控制，从而达到接通或切断真空管路中气流的目的。阀门为直通式，靠球面密封，因而既能用在真空状态下，也能在低压状态下使用，并可任意位置安装。适用的工作介质为带酸、碱性的气体或液体。
- 适用范围(Pa) 快卸法兰（KF）2×105 ~1.3×10-6 活套法兰6×105 ~1.3×10-6
- 阀门漏率(Pa.L/S) ≤1.3×10-6
- 开闭时间（S） DN≤32 20； DN≥40 30
- 介质温度（℃） 标准出厂：-30~+150 特殊指定：-30~+240
- 法兰标准 GB4982；GB/T6070
- 安装位置 任意
- 电源电压 标准出厂：AC220V/50Hz 特殊指定：DC24V
- 控制电路 标准出厂：AC220V/50Hz 开关型 特殊指定：可选①DC24V开关型 ②4~20mA DC调节型 ③1~5V DC调节型
- 信号反馈 可另行选配
- 注：如有特殊需要开闭时间可做≤6s；10s；15s等
-

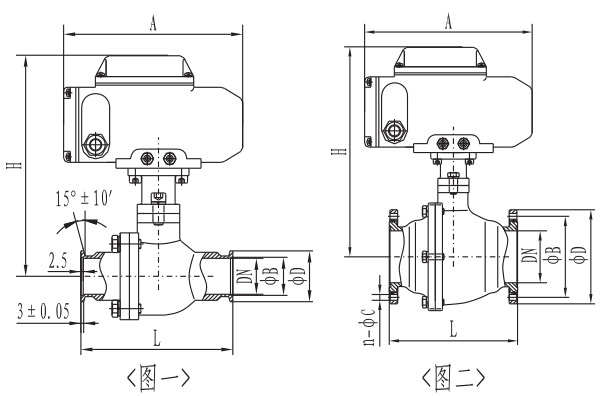

(图一)快卸法兰(KF)连接及外形尺寸(GB4982)
型号
通径（DN）
ΦD
ΦB
H
L
A
GUD-10/KF
10
30
12.2
185
92
166
GUD-16/KF
16
30
17.2
186
100
GUD-25/KF
25
40
26.2
201
114
GUD-40/KF
40
55
41.2
277
165
196
GUD-50/KF
50
75
52.2
286
175
(图二)活套法兰连接及外形尺寸(GB/T6070)
型号
通径（DN）
ΦD
ΦB
H
L
A
n-ΦC
GUD-10
10
55
40
185
92
166
4-Φ6.5
GUD-16
16
60
45
186
100
GUD-20
20
65
50
200
114
GUD-25
25
70
55
201
114
GUD-32
32
90
70
219
140
4-Φ9
GUD-40
40
100
80
277
165
196
GUD-50
50
110
90
286
175
GUD-63
63
130
110
310
186
GUD-80
80
145
125
320
198
8-Φ9
GUD-100
100
165
145
387
220
255
GUD-125
125
200
175
415
266
8-Φ11
GUD-150
150
225
200
435
296
GUD-200
200
285
260
512
390
310
12-Φ11
-
