- 商品名称: 气动真空(压力)球阀
- 商品编号: C-002
- 型号: GUQ型系列
GUQ型系列气动真空（压力）球阀是适用于真空系统中接通或切断管路中的介质流。该阀以压缩空气为动力，。通过控制气动元件来改变气路方向，推动活塞齿条、齿轮的机械传动，以角行程输出扭矩来驱动球阀做启闭运动。阀门为直通式，靠球面密封，因而既能用在真空状态下，也能在低压状态下使用，并可任意位置安装。气缸分为双作用和单作用（弹簧复位），可选配反馈信号装置及电气阀门定位器。适用的工作介质为带酸、碱性的气体或液体。
- 适用范围(Pa) 快卸法兰（KF）2×105 ~1.3×10-6 活套法兰6×105 ~1.3×10-6
- 阀门漏率(Pa.L/S) ≤1.3×10-6
- 介质温度（℃） 标准出厂：-30~+150 特殊指定：-30~+240
- 气源压力（MPa) 0.4~0.8
- 法兰标准 GB4982；GB/T6070
- 安装位置 任意
- 电源电压 标准出厂：AC220V/50Hz 特殊指定：①AC110V;②DC24V;③DC12V等
- 信号反馈 标准出厂：阀位指示器 特殊指定：可选①微动开关②智能型4~20mA DC③防爆型微动开关
- 气缸可选 标准出厂：双作用式 特殊指定：单作用式（有弹簧返回）可选常开或常闭
-

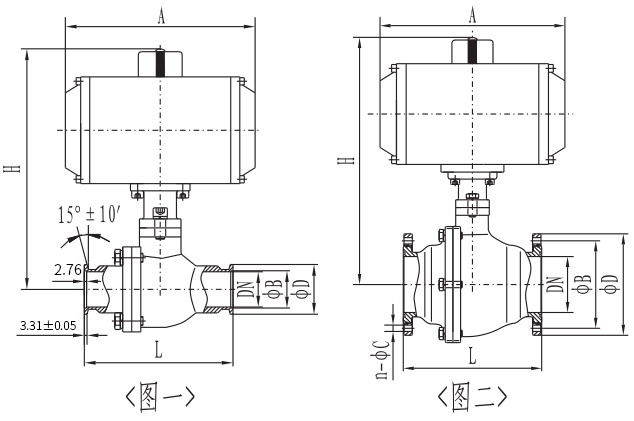

(图一)快卸法兰(KF)连接及外形尺寸(GB4982)
型号
通径（DN）
ΦD
ΦB
H
L
A
GUQ-10/KF
10
30
12.2
169
92
154
GUQ-16/KF
16
30
17.2
171
100
154
GUQ-25/KF
25
40
26.2
186
114
189
GUQ-40/KF
40
55
41.2
264
165
264
GUQ-50/KF
50
75
52.2
297
175
266
(图二)活套法兰连接及外形尺寸(GB/T6070)
型号
通径（DN）
ΦD
ΦB
H
L
A
n-ΦC
GUQ-10
10
55
40
169
92
154
4-Φ6.5
GUQ-16
16
60
45
171
100
154
GUQ-20
20
65
50
186
114
189
GUQ-25
25
70
55
186
114
189
GUQ-32
32
90
70
228
140
229
4-Φ9
GUQ-40
40
100
80
264
165
264
GUQ-50
50
110
90
297
175
266
GUQ-63
63
130
110
309
186
266
GUQ-80
80
145
125
356
198
337
8-Φ9
GUQ-100
100
165
145
385
220
337
GUQ-125
125
200
175
451
266
412
8-Φ11
GUQ-150
150
225
200
504
296
490
GUQ-200
200
285
260
626
390
602
12-Φ11
-
