GU型系列


真空(压力)球阀

GU型系列真空(压力)球阀是适用于真空系统中接通或切断管路中的介质流。该阀为直通式手动球阀,靠球面密封,因而既能用在真空状态下,也能在低压状态下使用,并可任意位置安装。适用的工作介质为带酸、碱性的气体或液体。

产品咨询
  • 技术参数
  • 外形尺寸图
  • 电子样本下载
    • 商品名称: 真空(压力)球阀
    • 商品编号: C-001
    • 型号: GU型系列

    GU型系列真空(压力)球阀是适用于真空系统中接通或切断管路中的介质流。该阀为直通式手动球阀,靠球面密封,因而既能用在真空状态下,也能在低压状态下使用,并可任意位置安装。适用的工作介质为带酸、碱性的气体或液体。

    • 适用范围(Pa) 快卸法兰(KF)2×105  ~1.3×10-5  活套法兰6×105 ~1.3×10-5
    • 阀门漏率(Pa.L/S) ≤1.3×10-6
    • 介质温度(℃) 标准出厂:-30~+150   特殊指定:-30~+240
    • 安装位置 任意
    • 法兰标准 GB4982;GB/T6070



  •

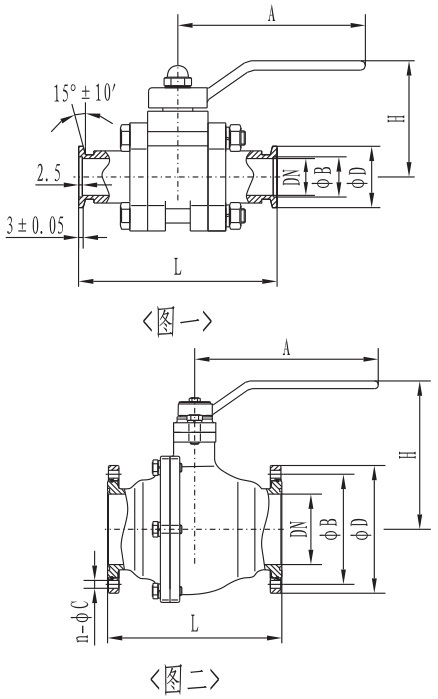

    (图一)快卸法兰(KF)连接及外形尺寸(GB4982)



    型号

    通径(DN)

    ΦD

    ΦB

    H

    L

    A

    GU-10/KF

    10

    30

    12.2

    60

    92

    120

    GU-16/KF

    16

    30

    17.2

    62

    100

    120

    GU-25/KF

    25

    40

    26.2

    81

    114

    152

    GU-40/KF

    40

    55

    41.2

    125

    165

    210

    GU-50/KF

    50

    75

    52.2

    135

    175

    230



    (图二)活套法兰连接及外形尺寸(GB/T6070)



    型号

    通径(DN)

    ΦD

    ΦB

    H

    L

    A

    n-ΦC

    GU-10

    10

    55

    40

    60

    92

    120

    4-Φ6.5

    GU-16

    16

    60

    45

    62

    100

    120

    GU-20

    20

    65

    50

    73

    114

    152

    GU-25

    25

    70

    55

    81

    114

    152

    GU-32

    32

    90

    70

    103

    140

    190

    4-Φ9

    GU-40

    40

    100

    80

    125

    165

    210

    GU-50

    50

    110

    90

    142

    175

    231

    GU-63

    63

    130

    110

    176

    186

    240

    GU-80

    80

    145

    125

    185

    198

    300

    8-Φ9

    GU-100

    100

    165

    145

    199

    220

    360

    GU-125

    125

    200

    175

    232

    266

    370

    8-Φ11

    GU-150

    150

    225

    200

    250

    296

    410

    GU-200

    200

    285

    260

    306

    390

    710

    12-Φ11
