- 商品名称: 三通式气动高真空挡板阀
- 商品编号: B-007
- 型号: GDQ-JS型系列
GDQ－JS型三通式气动高真空挡板阀是用压缩空气为动力，通过控制气动元件来改变气流方向，双路接口，气缸驱动使挡板阀作启闭运动，用于接通或切断真空管路中的气流。适用的工作介质为空气及非腐蚀性气体。
- 适用范围(Pa)105~1.3X10-4
- 阀门漏率(Pa.L/S)≤1.3×10-5
- 介质温度（℃）-25~+80（密封材料为丁晴橡胶） -30~+150（密封材料为氟橡胶）
- 气源压力（MPa）0.4~0.8
- 安装位置任意
- 电源电压 标准出厂：AC220V/50Hz 特殊指定：①AC110V;②DC24V;③DC12V等
- 信号反馈 标准出厂：不带反馈信号 特殊指定：磁性开关DC/AC5~240V
- 法兰标准 GB/T6070
-

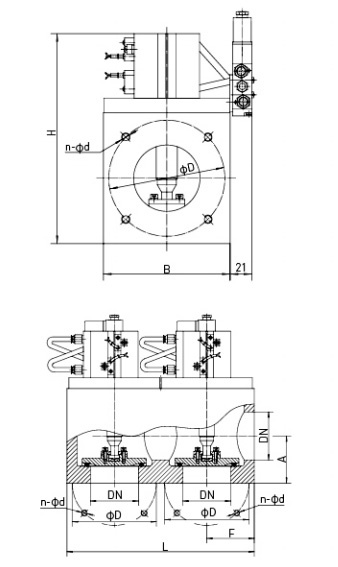

连接及外形尺寸
型号
通径（DN）
ΦD
L
H
B
A/F
n/d
GDQ-JS30
30
70
178
158
88
42/44
4-M6
GDQ-JS40
40
70
178
158
88
42/44
4-M6
GDQ-JS50
50
90
200
199
100
55/50
4-M8
GDQ-JS63
63
110
245
199
120
62/62
4-M8
-
文件大小: 367.0KB
