GDQ-J-A(b)型系列


常闭型气动高真空挡板阀(带波纹管密封)

GDQ-J-A(b)型系列常闭型气动高真空挡板阀采用波纹管密封。该阀压缩空气为动力,通过电磁换向阀改变气路方向,推动气缸活塞上下运动,带动阀杆上下运动,使阀板开启或关闭,从而达到在真空系统中接通或切断气流的目的。本阀具有工作稳定、密封可靠、寿命长等一系列优点,是真空设备的自动化首选阀门之一。阀门适用介质为空气及非腐蚀性气体。

产品咨询
  • 技术参数
  • 外形尺寸图
  • 电子样本下载
    • 商品名称: 常闭型气动高真空挡板阀(带波纹管密封)
    • 商品编号: B-005
    • 型号: GDQ-J-A(b)型系列

    GDQ-J-A(b)型系列常闭型气动高真空挡板阀采用波纹管密封。该阀压缩空气为动力,通过电磁换向阀改变气路方向,推动气缸活塞上下运动,带动阀杆上下运动,使阀板开启或关闭,从而达到在真空系统中接通或切断气流的目的。本阀具有工作稳定、密封可靠、寿命长等一系列优点,是真空设备的自动化首选阀门之一。阀门适用介质为空气及非腐蚀性气体。

    • 适用范围(Pa)105~1.3X10-6
    • 阀门漏率(Pa.L/S)≤1.3×10-7
    • 适用温度(℃)-25~+ 40
    • 气源压力(Mpa)0.4~0.8
    • 法兰标准 GB4982
    • 安装位置任意
    • 电源电压标准出厂:AC220V/50Hz  特殊指定:①AC110V;②DC24V;③DC12V等
    • 信号反馈标准出厂:不带反馈信号   特殊指定:磁性开关DC/AC5~240V



  •

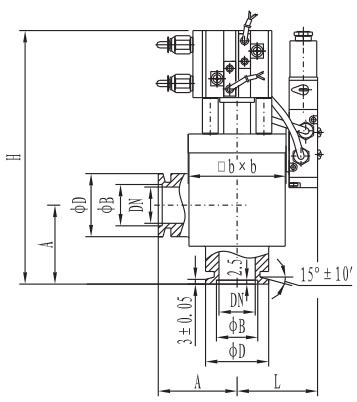

    连接及外形尺寸


    型号

    通径(DN)

    ΦD

    ΦB

    H

    A

    L

    b×b

    GDQ-J10A(b)

    10

    30

    12.2

    139

    40

    40

    40×40

    GDQ-J16A(b)

    16

    30

    17.2

    139

    40

    40

    40×40

    GDQ-J25A(b)

    25

    40

    26.2

    161

    50

    51

    62×62

    GDQ-J40A(b)

    40

    55

    41.2

    191

    65

    60

    80×80
