- 商品名称: 常闭型气动高真空挡板阀
- 商品编号: B-004
- 型号: GDQ-J-A型系列
GDQ-J-A系列常闭型气动高真空挡板阀是通过电磁换向阀依靠压缩空气作为阀板启闭动力，在失去电源或压缩空气时，通径为DN80以下的阀门将依靠弹簧力自动关闭阀门，DN100以上的阀门通过电磁阀组利用单向阀迅速关闭气缸原有的气源压力达到自动关闭阀门。从而达到真空系统中迅速切断气流之功能。气动高真空挡板阀轴封结构可分为GDQ-J-A型橡胶密封和GDQ-J-A(b)型波纹管密封两种。GDQ-J型为角通型式，GDQ-S型为带预抽口的三通型式。适用的工作介质为空气及非腐蚀性气体。
- 适用范围(Pa)105 ~1.3×10-4 (轴封材料为橡胶）105 ~1.3×10-6（轴封材料为波纹管）
- 阀门漏率(Pa.L/S)≤1.3×10-5 (轴封材料为橡胶） ≤1.3×10-7（轴封材料为波纹管）
- 介质温度（℃）-25~+80（密封材料为丁晴橡胶）-30~+150（密封材料为氟橡胶）
- 阀门主要部件材料不锈钢或碳钢
- 气源压力（MPa0.4~0.8
- 安装位置DN＜300任意，DN≥300垂直
- 电源电压标准出厂：AC220V/50Hz 特殊指定：①AC110V;②DC24V;③DC12V等
- 信号反馈标准出厂：不带反馈信号 特殊指定：磁性开关DC/AC5~240V
-

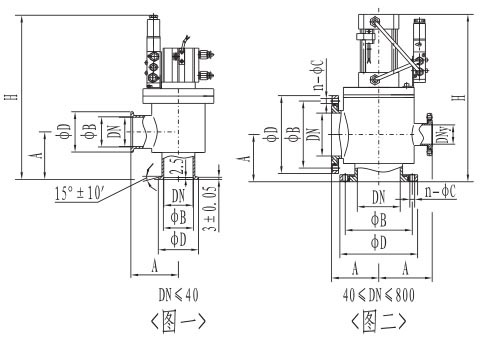

(图一)(KF)连接及外形尺寸
型号
通径（DN）
ΦD
ΦB
H
A
法兰标准
GDQ-J10/KF
10
30
12.2
180
30
GB4982
GDQ-J16/KF
16
30
17.2
180
40
GDQ-J25/KF
25
40
26.2
200
50
GDQ-J40/KF
40
55
41.2
210
65
GDQ-J50/KF
50
75
52.2
276
70
/
(图二)活套法兰连接及 外形尺寸
型号
通径（DN）
ΦD
ΦB
H
A
n-ΦC
法兰标准
DNy(预抽口）
GDQ-J40A
40
100
80
241
70
4-Φ9
GB/T6070
/
GDQ-J50A
50
110
90
332
70
GDQ-J63A
63
130
110
339
88
GDQ-J80A
80
145
125
395
98
8-Φ9
GDQ-J100A
100
165
145
405
108
GDQ-J125A
125
200
175
424
128
8-Φ11
GDQ-J（S)150A
150
220
195
482
138
JB919
KF40(GB4982)
GDQ-J（S)160A
160
225
200
482
138
GB/T6070
GDQ-J（S)200A
200
285
260
620
200
12-Φ11
DN50(GB/T6070)
GDQ-J（S)250A
250
335
310
655
208
DN63(GB/T6070)
GDQ-J（S)300A
300
380
350
783
250
8-Φ14
JB919
DN80(GB/T6070)
GDQ-J（S)320A
320
425
395
1064
250
12-Φ14
GB/T6070
GDQ-J（S)400A
400
510
480
1212
330
16-Φ14
DN100(GB/T6070)
GDQ-J（S)400A
400
500
465
1212
330
8-Φ18
JB919
GDQ-J（S)500A
500
610
580
1270
360
16-Φ14
GB/T6070
DN125(GB/T6070)
GDQ-J（S)600A
600
710
670
1562
450
12-Φ21
JB919
DN160(GB/T6070)
GDQ-J（S)630A
630
750
720
1562
450
20-Φ14
GB/T6070
GDQ-J（S)800A
800
920
880
1865
550
20-Φ21
JB919
DN200GB/T6070)
注：①GDQ-J（S)400A采用JB919法兰连接标准时，其侧口同样为GB/T6070标准。
②GDQ-J（S)800A底部至中口A=500，且底部法兰为死法兰，螺孔为20-M18。
-
文件大小: 368.2KB
