- 商品名称: 气动高真空挡板阀
- 商品编号: B-003
- 型号: GDQ-J型系列
GDQ-J型系列气动高真空挡板阀是用压缩空气为动力,通过电磁换向阀改变气路方向，推动气缸活塞上下运动，带动阀杆上下运动,使阀板开启或关闭，从而达到在真空系统中接通或切断流的目的。气动高真空挡板阀按轴封结构可分为GDQ-J型橡胶密封和GDQ-J(b)型波纹管密封两种。GDQ-J型为角通型式，
- 适用范围(Pa) 105 ~1.3×10-4 (轴封材料为橡胶） 105~1.3×10-6（轴封材料为波纹管）
- 阀门漏率(Pa.L/S) ≤1.3×10-5 (轴封材料为橡胶），≤1.3×10-7（轴封材料为波纹管）
- 介质温度（℃）-25~+80（密封材料为丁晴橡胶） -30~+150（密封材料为氟橡胶）
- 阀门主要部件材料 不锈钢或碳钢
- 气源压力(MPa） 0.4~0.8
- 安装位置 DN＜300任意，DN≥300垂直
- 电源电压 标准出厂：AC220V/50Hz 特殊指定：可选①AC110V;②DC24V;③DC12V等
- 信号反馈 标准出厂：不带反馈信号 特殊指定：磁性开关DC/AC5~240V
-

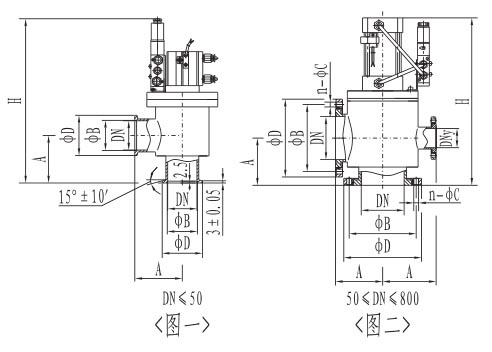

(图一)(KF)连接及外形 尺寸
型号
通径（DN）
ΦD
ΦB
H
A
法兰标准
GDQ-J10/KF
10
30
12.2
182
30
GB4982
GDQ-J16/KF
16
30
17.2
192
40
GDQ-J25/KF
25
40
26.2
205
50
GDQ-J40/KF
40
55
41.2
221
65
GDQ-J50/KF
50
75
52.2
264
70
/
(图二)活套法兰连接及外形尺寸
型号
通径（DN）
ΦD
ΦB
H
A
n-ΦC
法兰标准
DNy(预抽口）
GDQ-J40
40
100
80
221
70
4-Φ9
GB/T6070
/
GDQ-J50
50
110
90
264
70
GDQ-J63
63
130
110
283
88
GDQ-J80
80
145
125
322
98
8-Φ9
GDQ-J100
100
165
145
338
108
GDQ-J125
125
200
175
424
128
8-Φ11
GDQ-J（S)150
150
220
195
482
138
JB919
KF40(GB4982)
GDQ-J（S)160
160
225
200
482
138
GB/T6070
GDQ-J（S)200
200
285
260
620
200
12-Φ11
DN50(GB/T6070)
GDQ-J（S)250
250
335
310
655
208
DN63(GB/T6070)
GDQ-J（S)300
300
380
350
783
250
8-Φ14
JB919
DN80(GB/T6070)
GDQ-J（S)320
320
425
395
1064
250
12-Φ14
GB/T6070
GDQ-J（S)400
400
510
480
1212
330
16-Φ14
DN100(GB/T6070)
GDQ-J（S)400
400
500
465
1212
330
8-Φ18
JB919
GDQ-J（S)500
500
610
580
1270
360
16-Φ14
GB/T6070
DN125(GB/T6070)
GDQ-J（S)600
600
710
670
1562
450
12-Φ21
JB919
DN160(GB/T6070)
GDQ-J（S)630
630
750
720
1562
450
20-Φ14
GB/T6070
GDQ-J（S)800
800
920
880
1865
550
20-Φ21
JB919
DN200(GB/T6070)
注：①GDQ-J（S)400采用JB919法兰连接标准时，其侧口同样为GB/T6070标准。
②GDQ-J（S)800底部至中口A=500，且底部法兰为死法兰，螺孔为20-M18。
-
