GDC-J型系列


电磁高真空挡板阀

GDCJ型系列电磁高真空挡板阀是靠电磁力和弹簧复位力,用以打开或关闭阀门,适用于真空系统中用以打开或隔断气流之用。当阀关闭时,允许阀板密封面上侧承受大压,下侧为真空,在此状态下接通电器控制盒电源后, 阀板能正常开启。适用的工作介质为空气、非腐蚀性及不含颗粒灰尘的气体。

产品咨询
  • 技术参数
  • 外形尺寸图
  • 电子样本下载
    • 商品名称: 电磁高真空挡板阀
    • 商品编号: B-002
    • 型号: GDC-J型系列

    GDCJ型系列电磁高真空挡板阀是靠电磁力和弹簧复位力,用以打开或关闭阀门,适用于真空系统中用以打开或隔断气流之用。当阀关闭时,允许阀板密封面上侧承受大压,下侧为真空,在此状态下接通电器控制盒电源后, 阀板能正常开启。适用的工作介质为空气、非腐蚀性及不含颗粒灰尘的气体。

    • 适用范围(Pa) 105~6.7X10-4
    • 阀门漏率(Pa.L/S) ≤6.7x10-4
    • 适用温度(°C) -25—+40
    • 线圈温升(°C) <65
    • 开闭时间(S) 3〜5
    • 电源电压(V/Hz) 220/50
    • 电磁阀控制器 启动电流195V-维持电流94V
    • 安装方式 垂直




  •

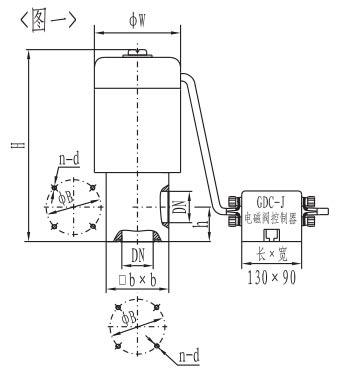

    ●(图一)连接及外形尺寸



    型号

    通径(DN)

    ΦW

    ΦB

    H

    h

    b×b

    n-d

    法兰标准

    GDC-J16A

    16

    68

    42

    165

    28

    48×48

    4-M5

    JB919-75

    GDC-J25A

    25

    82

    55

    190

    35

    58×58

    4-M6

    GDC-J32

    32

    92

    64

    217

    40

    68×68

    4-M6

    GDC-J40

    40

    110

    70

    240

    44

    80×80

    4-M6

    GDC-J50A

    50

    125

    90

    285

    56

    95×95

    4-M8

    GDC-J65

    65

    135

    105

    315

    65

    115×115

    4-M8

    GDC-J80

    80

    165

    125

    358

    75

    140×140

    4-M8

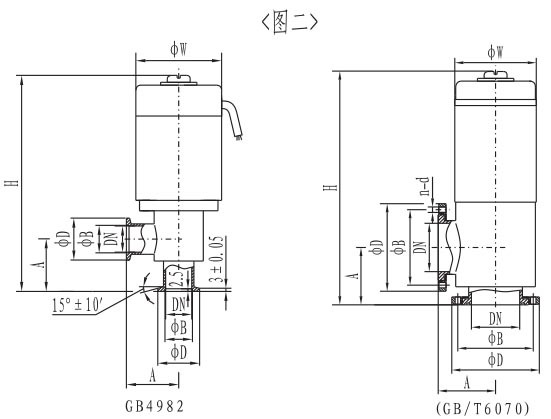

    ●(图二)连接及外形尺寸



    型号

    通径(DN)

    ΦW

    ΦD

    ΦB

    H

    A

    n-d

    法兰标准

    GDC-J16B/KF

    16

    68

    30

    17.2

    191

    40

    /

    GB4982

    GDC-J25B/KF

    25

    82

    40

    26.2

    202

    50

    GDC-J32B/KF

    32

    92

    55

    41.2

    244

    50

    GDC-J40B/KF

    40

    110

    55

    41.2

    275

    65

    GDC-J50B/KF

    50

    125

    75

    52.2

    308

    80

    /

    GDC-J50B

    50

    125

    110

    90

    308

    80

    4-Φ9

    GB/T6070

    GDC-J65B

    65

    135

    130

    110

    338

    88

    GDC-J80B

    80

    165

    145

    125

    390

    95

    8-Φ9

    GDC-J100B

    100

    165

    165

    145

    393

    108
