- 商品名称: 背包式电磁高真空挡板阀
- 商品编号: B-001
- 型号: GDC-J(b) /KF型系列
GDC-J（b）/KF背包式电磁高真空挡板阀是通过电磁驱阀门启动关闭，从而达到接通或切断真空管道的一种装置，通常在真空管路中担当真空截止阀或充气阀的作用。适用的工作介质为空气及非腐蚀性的气体。
- 适用范围(Pa) 105~1.3X10-5
- 阀门漏率(Pa.L/S) ≤1.3X10-5
- 介质温度(°C) -30~+150
- 线圈温升(°C) ≤1S
- 电源电压(V/Hz) AC220V±10%/50Hz
- 安装状态 任意
- 工作频次 ≤6次/分钟
- 功耗 启动瞬间≤2000w维持10w
- 开启压差 ≤0.11MPa(可反顶大气)
- 启动峰值电流(0.4秒) max current≤12A
●主要零件材料
阀体:不锈钢 阀板:不锈钢 阀芯:不锈钢 密封件 :氟橡胶波纹管轴封
-

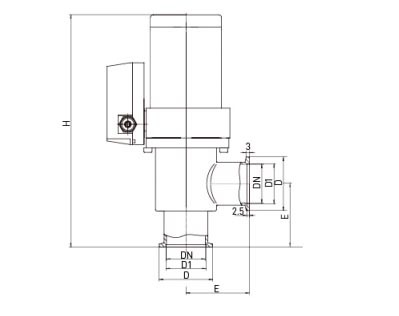

●外形及法兰连接尺寸
型号 通径(DN) D D1 E H 快卸法兰连接 GDC-J16b 16 30 17.2 40 155 GB4982-2003 GDC-J25b 25 40 26.2 50 175 GDC-J40b 40 55 41.2 65 210
-
文件大小: 608.7KB
